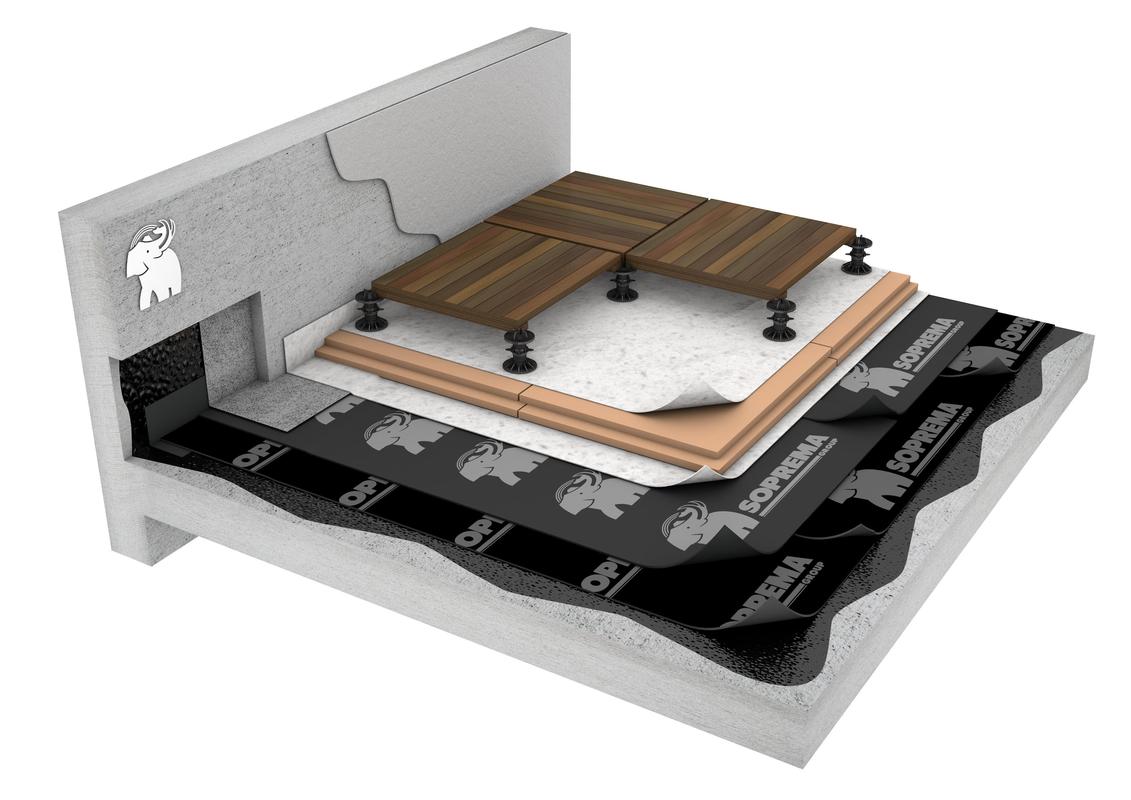

CUBIERTA PLANA TRANSITABLE PRIVADO INVERTIDA - BICAPA
CUBIERTAS PLANAS DE USO PRIVADO EN EDIFICIOS TIPO CENTRO COMERCIAL, RESIDENCIAL, DOCENTES, ADMINISTRATIVOS Y SANITARIOS DONDE SE BUSQUE UN ACABADO ESTÉTICO SUPERIOR.
| CAPA | |||
| SISTEMA BÁSICO | SISTEMA ÓPTIMO | SISTEMA REFORZADO | |
| SOPORTE | FORJADO HORMIGÓN | ||
| IMPRIMACIÓN | |||
| IMPER. 1a CAPA | |||
| IMPER. 2a CAPA | |||
| CAPA SEPARADORA | ROOFTEX V 200 | ROOFTEX V 200 | TEXXAM 1000 |
| AISLAMIENTO TÉRMICO | XPS SL 60 | XPS SL 80 | XPS SL 100 |
| CAPA SEPARADORA | ROOFTEX V 150 | TEXXAM 1500 | TEXXAM 3000 |
| PLOTS | |||
| ACABADO | PRESTIDALLE | ||
Consejos Soprema:
- Se recomienda replantear las baldosas previamente y en el caso que no entren baldosas enteras, éstas se cortarán con radial a la medida y forma que se requiera, o se dejarán bandas en los perímetros y éstos se acabarán con grava, evitando hacer cortes.- Se recomienda que la altura máxima de seguridad para pavimentos flotantes no supere los 20 cm.
- Las BASES AMORTIGUADORAS de polietileno de alta densidad se colocan sobre la cabeza del bloque para maximizar la estabilidad y mejorar la propiedades acústicas.
- Los refuerzos perimetrales son realizables por una solución mejorada con bitumen-poliuretano tipo TEXTOP, aplicando 3 capas de 500+900+700 g/m2, reforzándolos con TEXTILSOPREMA y acabándolos con gránulo minerla PIZARRILLA SOPREMA
Resumen
- uso CUBIERTA PLANA PEATONAL PRIVADO
- soporte HORMIGÓN / MORTERO
- aislamiento térmico INVERTIDA CON XPS
- acabado BALDOSA FLOTANTE
- colocación ADHERIDA
Descarga de documentos
Objeto BIM
Cubierta Plana Invertida Bicapa TP-01-10.2
Ficha Sistema
CUBIERTA PLANA TRANSITABLE PRIVADO INVERTIDA TP-01-10.2
Detalles
DETALLES DESAGÜE Y JUNTA TP-01-10.2
TP-01-10.2
DETALLE PERIMETRAL TP-01-10.2
