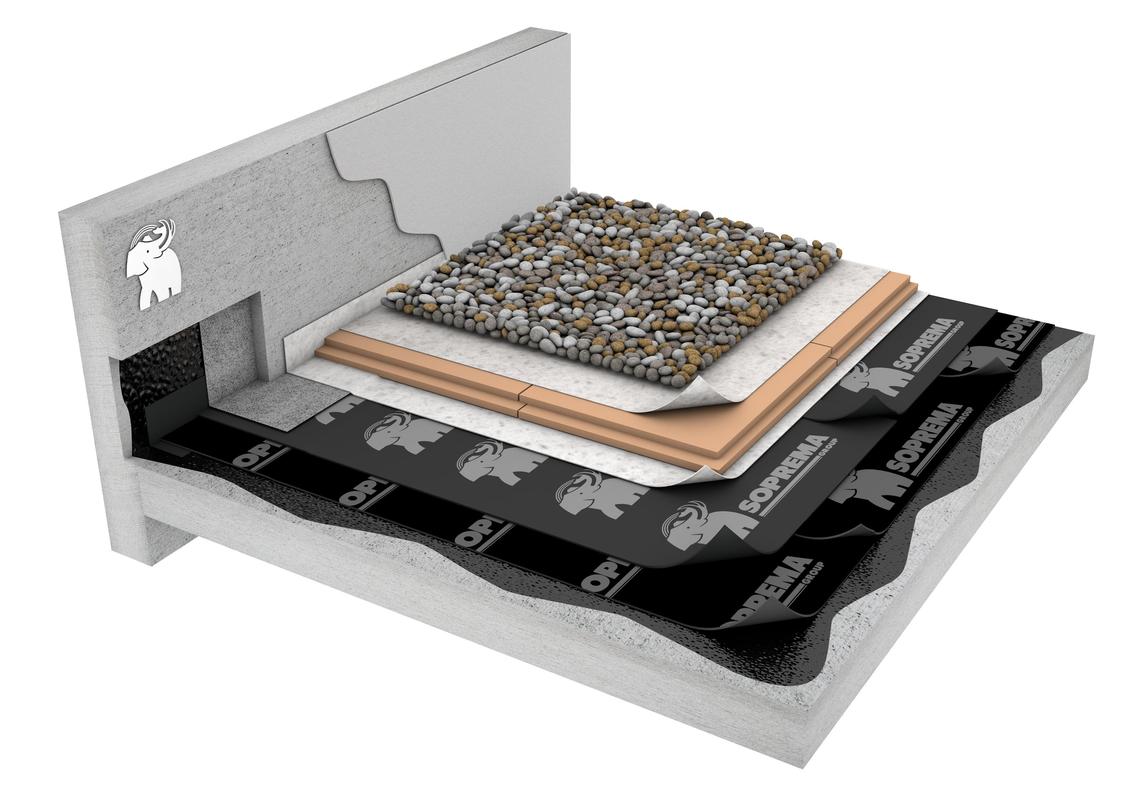

CUBIERTA PLANA NO TRANSITABLE INVERTIDA - BICAPA
CUBIERTAS PLANAS SIN USO O DE USO PARA INSTALACIONES (CON PASILLOS TÉCNICO TEXLOSA) EN CUALQUIER TIPO DE EDIFICACIÓN: TERCIARIA, RESIDENCIAL, DOCENTE, HOSPITALARIA, ETC.
| CAPA | |||
| SISTEMA BÁSICO | SISTEMA ÓPTIMO | SISTEMA REFORZADO | |
| SOPORTE | FORJADO DE HORMIGÓN | ||
| IMPRIMACIÓN | |||
| IMPER. 1a CAPA | |||
| IMPER. 2a CAPA | |||
| CAPA SEPARADORA | ROOFTEX V 200 | ROOFTEX V 200 | TEXXAM 1500 |
| AISLAMIENTO TÉRMICO | SOPRA XPS SL 60 | SOPRA XPS SL 80 | SOPRA XPS SL 100 |
| CAPA SEPARADORA | ROOFTEX V 150 | ROOFTEX V 200 | TEXXAM 1000 |
| ACABADO | CANTO RODADO | ||
Consejos Soprema:
- Para la realización de pasillos técnicos y de mantenimiento de la cubierta puede usarse la baldosa aislante TEXLOSA, sustituyendo el aislamiento SOPRA XPS SL y la grava, o apoyándola sobre el aislamiento directamente.- Los refuerzos perimetrales son realizables por una solución mejorada con bitumen-poliuretano tipo TEXTOP, aplicando 3 capas de 500+900+700 g/m2, reforzándolos con TEXTILSOPREMA y acabándolos con gránulo minerla PIZARRILLASOPREMA
Resumen
- uso CUBIERTA PLANA NO TRANSITABLE LASTRADA
- soporte HORMIGÓN / MORTERO
- aislamiento térmico INVERTIDA CON XPS
- acabado CANTO RODADO
- colocación ADHERIDA
Descarga de documentos
Objeto BIM
Cubierta Plana No Transitable Invertida Grava NT-01-09.2
Ficha Sistema
NT-01-09.2
Detalles
NT-01-09.2
DETALLE DESAGÜE Y JUNTA NT-01-09.2
Presupuesto del sistema
E09CGB_NT-01-09.2.O
