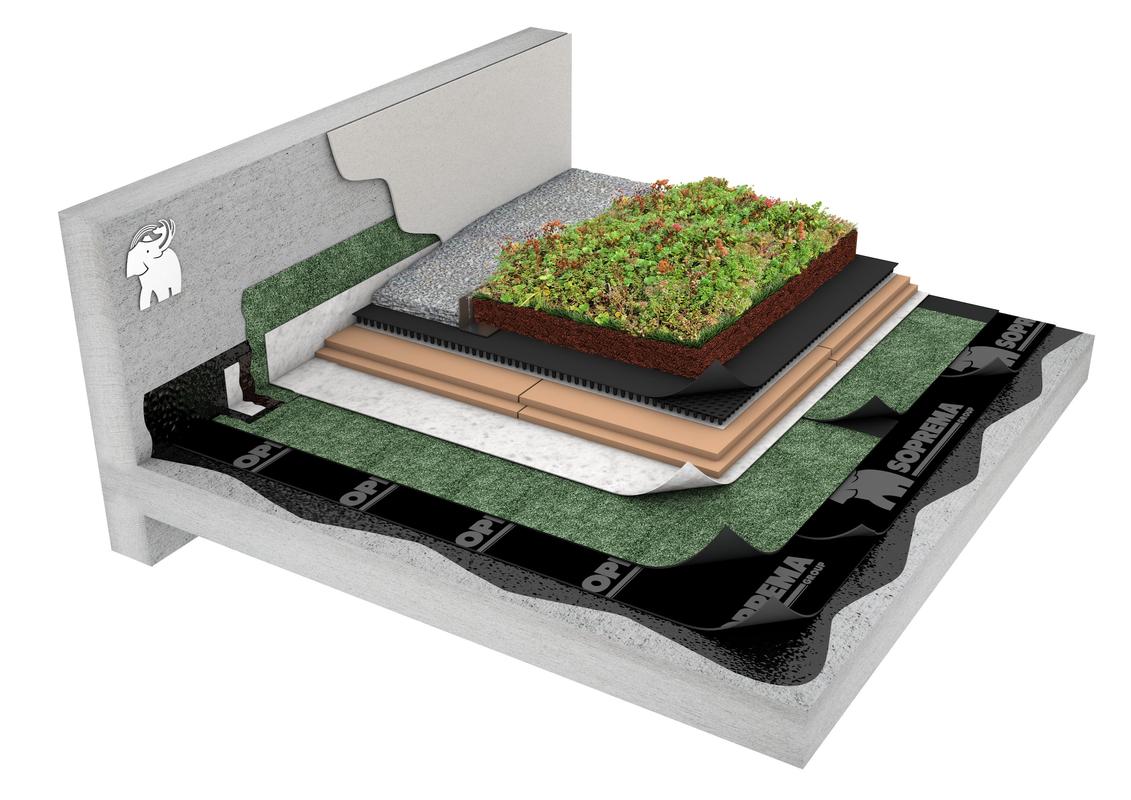

CUBIERTA PLANA AJARDINADA INVERTIDA - BICAPA
CUBIERTAS PLANAS LIGERAS Y QUE QUEDEN VISTAS, EN QUE SE BUSQUE ESTÉTICA, SOSTENIBILIDAD Y FAVORECER EL ENTORNO. CUBIERTAS DE HOSPITALES, SECTOR HOTELERO, VIVIENDAS, OFICINAS Y EDIFICIOS PÚBLICOS.
| CAPA | |||
| SISTEMA BÁSICO | SISTEMA ÓPTIMO | SISTEMA REFORZADO | |
| SOPORTE | FORJADO HORMIGÓN | ||
| IMPRIMACIÓN | |||
| IMPER. 1a CAPA | |||
| IMPER. 2a CAPA | |||
| CAPA SEPARADORA | ROOFTEX V 150 | ROOFTEX V 200 | TEXXAM 1000 |
| AISLAMIENTO TÉRMICO | XPS SL 60 | XPS SL 80 | XPS SL 100 |
| CAPA SEPARADORA | ROOFTEX V 200 | - | - |
| DRENAJE | |||
| CAPA SEPARADORA | ROOFTEX V 300 | - | - |
| SUSTRATO | |||
| ACABADO | |||
Consejos Soprema:
'- Para la realización de pasillos técnicos y perímetros de la cubierta puede usarse la baldosa aislante TEXLOSA, sustituyendo el aislamiento SOPRA XPS SL y la grava, o apoyándola sobre el aislamiento directamente.- También puede usarse la baldosa PRESTIDALLE.
- El sistema extensivo requiere de un sistema de regadío limitado pero constante según la climatología del lugar.
Resumen
- uso CUBIERTA PLANA AJARDINADA
- soporte HORMIGÓN / MORTERO
- aislamiento térmico INVERTIDA CON XPS
- acabado EXTENSIVA ECOLÓGICA
- colocación ADHERIDA
